Fine, légère et capable de concentrer la lumière avec une grande efficacité, la lentille de Fresnel occupe une place à part dans l’optique. Inventée au début du XIXe siècle par Augustin Fresnel, physicien français et ingénieur des Ponts et Chaussées, elle a d’abord transformé l’éclairage maritime avant de s’imposer dans les projecteurs, les capteurs, les écrans de projection et certaines applications solaires.
Son principe est simple en apparence, mais particulièrement ingénieux, remplacer la courbure épaisse d’une lentille classique par une succession de rainures concentriques. Ce choix réduit fortement la masse et le volume, tout en conservant la capacité à focaliser la lumière vers un point précis. Deux siècles après son apparition, son intérêt reste intact, autant pour des usages industriels que pour des objets du quotidien.
Qu’est-ce qu’une lentille de Fresnel
La lentille de Fresnel, aussi appelée lentille à échelons, est une lentille optique mince et plate. Au lieu d’avoir une surface continue et bombée comme une lentille conventionnelle, elle est découpée en une série de sections annulaires concentriques. Chaque anneau reprend localement l’angle qu’aurait une portion de lentille classique.
Concrètement, chaque rainure agit comme une petite lentille individuelle avec une orientation légèrement différente, mais avec une distance focale identique. L’ensemble dirige donc la lumière vers un point focal central. Cette architecture permet d’obtenir un grand diamètre utile sans fabriquer un bloc de verre épais, lourd et coûteux.
Cette invention est attribuée à Augustin Fresnel. Plusieurs sources citent 1822 comme date d’invention, et l’une des premières démonstrations marquantes a lieu au phare de Cordouan, où la lentille à échelons est testée puis allumée le 25 août 1823. Le contexte est celui de la modernisation des côtes françaises, portée par la Commission des phares, créée en 1811 sous Napoléon.
Le bicentenaire de cet allumage a d’ailleurs été célébré en 2023, avec des manifestations jusqu’à fin octobre et un séminaire de clôture organisé les 23 et 24 octobre 2023 au Verdon-sur-Mer, près du phare de Cordouan, classé au patrimoine mondial de l’Unesco.
Comment fonctionne une lentille de Fresnel
Le fonctionnement d’une lentille de Fresnel repose sur une idée d’optimisation géométrique. Une lentille convexe classique concentre la lumière grâce à sa surface courbe. Fresnel a conservé cette propriété optique, mais en supprimant une grande partie de la matière inutile entre le centre et les bords.
Chaque rainure concentrique dévie les rayons lumineux selon un angle précis pour qu’ils convergent vers le même foyer. La lentille garde donc une fonction de concentration ou de collimation de la lumière, avec beaucoup moins d’épaisseur. Selon sa conception, elle peut aussi contribuer à corriger partiellement l’aberration sphérique.
Cette technologie a d’abord répondu à un besoin concret, améliorer la portée lumineuse des phares. Avant cela, les dispositifs reposaient sur des feux de bois, puis des flammes associées à des miroirs métalliques. Ces miroirs absorbaient jusqu’à 50 % du flux lumineux, avec une réflectivité souvent proche de 50 %. La lumière restait dispersée, car une flamme n’est pas naturellement directive. La lentille de Fresnel a changé cette logique en concentrant plus efficacement l’énergie lumineuse vers l’horizon.
Pourquoi une lentille de Fresnel est-elle plus fine qu’une lentille classique
Sa finesse vient de sa structure. Une lentille traditionnelle utilise une courbure continue, ce qui impose une forte épaisseur, surtout lorsque le diamètre augmente. La lentille de Fresnel remplace cette forme par des anneaux concentriques gravés qui conservent l’angle optique utile sans garder tout le volume de matière.
Le gain est net sur plusieurs plans :
- moins de matière à fabriquer,
- moins de poids à manipuler,
- moins de coût de production,
- plus de facilité pour produire de grands formats,
- meilleure portabilité pour les modèles souples.
Le passage du verre au plastique, comme le PMMA, le PVC ou le polycarbonate, a renforcé cet avantage. Certaines lentilles deviennent alors souples, légères et parfois incassables, ce qui ouvre des usages impossibles avec une grosse lentille en verre.
Comment la distance focale influence son usage
La distance focale détermine la manière dont la lentille concentre ou redirige la lumière. Une focale courte produit une concentration rapide sur une petite distance, ce qui convient bien à certaines applications de grossissement ou de chauffage solaire. Une focale plus longue sera plus adaptée à d’autres montages optiques, par exemple en projection ou en collecte de lumière.
Dans le domaine solaire, cette donnée est très concrète. La lentille de Fresnel A4 commercialisée par Solar Brother est annoncée avec une distance focale de 12 cm et une concentration des rayons du soleil en un point focal autour de 30 cm selon l’usage présenté. Elle mesure 21 x 27 cm pour un poids de 34 grammes et un prix affiché de 19,95 €.
Dans les systèmes de projection ou les écrans de rétroprojection, l’orientation des rainures compte aussi. Lorsque la lentille sert à rediriger la lumière des bords vers l’observateur, les rainures doivent être orientées vers la source lumineuse. Ce choix aide à éclaircir les bords et à réduire le point chaud.
Quelle différence avec une lentille classique
La différence principale se situe dans la forme et dans le compromis optique. Une lentille classique offre une surface lisse et continue, souvent mieux adaptée à la formation d’images de haute précision. Une lentille de Fresnel reprend la même fonction globale, mais avec un profil segmenté en anneaux.
En pratique, la lentille de Fresnel se distingue par :
- une épaisseur très réduite,
- un poids faible,
- un coût inférieur,
- une grande capacité de captation lumineuse,
- une fabrication plus simple en grands formats.
En contrepartie, elle peut présenter une qualité d’image inférieure à celle d’une lentille classique haut de gamme, notamment à cause des rainures visibles et de certaines limitations optiques. La densité de rainures joue ici un rôle important, plus elle est élevée, meilleure est généralement la qualité de l’image projetée.
| Critère | Lentille de Fresnel | Lentille classique |
|---|---|---|
| Forme | Plate avec rainures concentriques | Surface courbe continue |
| Épaisseur | Faible | Plus importante |
| Poids | Léger | Plus lourd |
| Coût | Souvent réduit | Souvent plus élevé |
| Grand diamètre | Plus facile à produire | Plus complexe et coûteux |
| Qualité d’image | Bonne à correcte selon la densité des rainures | Très bonne à excellente |
| Matériaux courants | PMMA, PVC, PC, acrylique, PEHD | Verre, plastiques optiques |
Quelle est la différence entre une lentille de Fresnel et une loupe
Une loupe est une fonction d’usage, pas une famille de conception unique. Une loupe peut être une lentille classique épaisse, mais elle peut aussi prendre la forme d’une lentille de Fresnel.
La différence est donc la suivante :
- la loupe sert à grossir un objet,
- la lentille de Fresnel désigne une architecture optique à rainures.
Dans les faits, de nombreuses loupes souples au format carte ou feuille sont des lentilles de Fresnel. Elles sont pratiques parce qu’elles restent fines, légères et peu fragiles. En revanche, une loupe en verre classique offre souvent une image plus propre et plus confortable pour une observation prolongée.
Quels matériaux sont utilisés pour sa fabrication
Historiquement, les premières lentilles de Fresnel destinées aux phares étaient fabriquées en verre. Ce matériau convenait à des systèmes monumentaux, mais impliquait une fabrication exigeante et des ensembles lourds.
Aujourd’hui, une grande partie des modèles courants est produite en plastique. Les matériaux les plus répandus sont :
- acrylique,
- PMMA,
- PVC,
- polycarbonate (PC),
- PEHD.
Ces matériaux permettent de graver ou mouler les rainures concentriques avec précision, tout en gardant un prix de fabrication raisonnable. Le choix dépend de l’usage recherché, rigidité, transparence, tenue thermique, résistance aux chocs ou souplesse.
Le PVC est par exemple utilisé pour certaines lentilles solaires souples. La lentille A4 citée plus haut est présentée comme souple, légère et incassable. Le polycarbonate est souvent choisi quand la résistance mécanique est prioritaire. Le PMMA, très répandu en optique, offre un bon compromis entre transparence, coût et facilité d’usinage.
À quoi sert une lentille de Fresnel
La lentille de Fresnel est surtout utilisée dès qu’il faut collecter, redresser, concentrer ou projeter la lumière en limitant l’encombrement. Son champ d’application est large, du patrimoine maritime aux équipements de scène, en passant par les systèmes de détection et certains accessoires du quotidien.

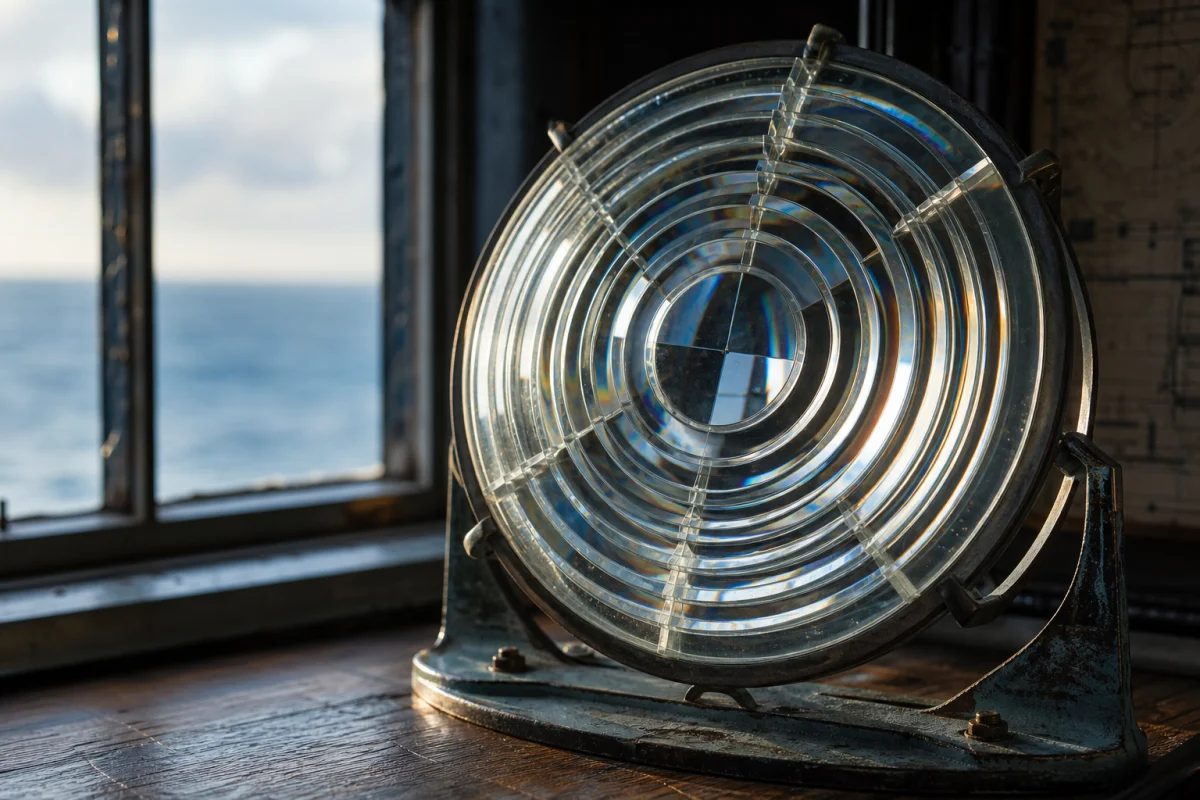

Lentille de Fresnel dans l’éclairage des phares
C’est son terrain d’origine. Augustin Fresnel l’a conçue pour améliorer l’éclairage des phares et remplacer les dispositifs fondés sur des miroirs peu efficaces. Avant cette innovation, les phares utilisaient des feux de bois sur plateforme, puis des flammes et des réflecteurs métalliques. Le problème n’était pas seulement de produire plus de lumière, mais de la porter plus loin.
La lentille de Fresnel a apporté une réponse décisive. En captant et en dirigeant mieux le flux lumineux, elle a augmenté la portée des signaux maritimes. Après les essais au phare de Cordouan, la technologie a été adoptée dans les phares du monde entier. Son rôle historique est majeur, au point d’être souvent associée à la sécurité de générations de navigateurs.

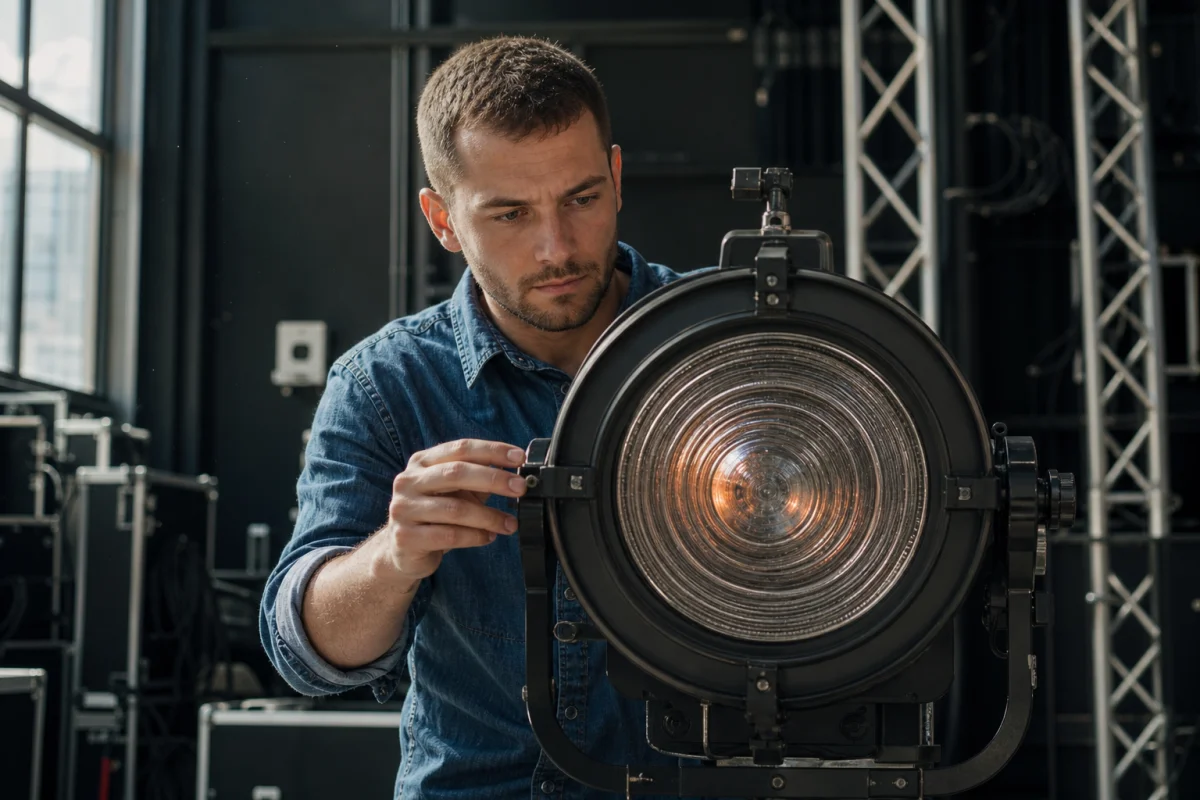

Lentille de Fresnel dans les projecteurs, le cinéma et la scène
Dans l’éclairage scénique et audiovisuel, la lentille de Fresnel reste une référence. Elle est présente dans les projecteurs de théâtre, les plateaux de cinéma, les tournages photo et vidéo. Le nom se prononce d’ailleurs traditionnellement frey-NEL, avec l’accent sur la deuxième syllabe.
Un projecteur Fresnel réunit généralement une ampoule, une lentille, un réflecteur et un boîtier. La source lumineuse et le réflecteur peuvent être montés sur un rail pour modifier la largeur du faisceau :
- si la lampe est rapprochée de la lentille, le faisceau devient plus large,
- si elle est éloignée, le faisceau devient plus resserré.
Des accessoires comme les volets permettent ensuite de sculpter la lumière. Cette souplesse d’usage explique sa popularité dans l’éclairage à trois points, l’éclairage haut et bas, les décors de théâtre et même certaines productions vidéo légères.
Lentille de Fresnel pour la collecte de lumière, les capteurs et les détecteurs
Dans l’optique technique, la lentille de Fresnel est souvent employée pour la collecte de lumière. Elle intervient dans les systèmes de condensation, les ensembles émetteur-détecteur, certains capteurs et plusieurs dispositifs de mesure.
Son intérêt est clair, capter une large zone de rayonnement et la rediriger vers un élément plus petit, comme un détecteur. Dans certains écrans de rétroprojection dépoli ou écrans de mise au point d’appareils photo, elle aide à rediriger la lumière des bords vers les yeux de l’observateur, pour homogénéiser l’image et limiter le point chaud.
On la retrouve aussi dans des usages plus discrets du quotidien, comme certains miroirs de contrôle en caisses de supermarché ou à l’arrière de bus pour surveiller des angles morts.
Lentille de Fresnel pour le solaire thermique et le grossissement
La concentration solaire est l’un de ses usages les plus spectaculaires. Une lentille de Fresnel peut focaliser les rayons du soleil sur une très petite zone, ce qui permet de produire rapidement une température élevée. Des modèles compacts sont vendus pour démarrer un feu, allumer un barbecue, pratiquer la cuisson solaire ou la pyrogravure solaire.
Cette logique n’est pas totalement nouvelle. Au XVIIIe siècle, Buffon s’était déjà intéressé à la concentration de la lumière pour produire de la chaleur, avec une lentille ardente conçue en 1747.
La lentille de Fresnel sert aussi au grossissement, notamment dans des loupes plates, des aides visuelles et des accessoires de lecture. Son format fin la rend très pratique pour un usage mobile ou occasionnel.
Quels sont ses principaux avantages
Le succès durable de la lentille de Fresnel tient à un ensemble d’avantages très concrets :
- faible épaisseur, idéale quand l’espace est limité,
- poids réduit, utile pour le transport ou l’intégration sur support léger,
- coût inférieur à celui d’une grande lentille en verre traditionnelle,
- grande capacité à capter la lumière,
- possibilité de grands formats sans explosion du poids,
- bonne efficacité de focalisation malgré un profil très mince,
- amélioration partielle de l’aberration sphérique,
- bonne performance en projection à budget maîtrisé,
- portabilité, particulièrement pour les modèles souples,
- souplesse et résistance aux chocs pour certains plastiques.
Dans le cas des phares, cet avantage a été historique. La technologie a permis de mieux exploiter la lumière disponible et d’en augmenter la portée. Dans les applications modernes, elle reste intéressante dès qu’il faut équilibrer performance optique, poids et budget.
Quelles limites il faut connaître
La lentille de Fresnel n’est pas une solution parfaite dans tous les contextes. Son premier compromis concerne la qualité optique. Les rainures peuvent générer des artefacts, des pertes de contraste ou une image moins nette qu’avec une lentille classique de haute qualité. Pour les applications de précision, ce point compte beaucoup.
Ses limites les plus courantes sont les suivantes :
- qualité d’image variable selon la finesse des rainures,
- présence possible d’aberrations ou de diffraction parasite,
- sensibilité à l’orientation dans certains montages,
- résistance thermique limitée pour certains plastiques,
- surface plus sensible aux rayures que du verre optique,
- rendu moins homogène pour certaines applications d’imagerie.
Le matériau a aussi un impact direct. Une lentille plastique souple est économique et pratique, mais elle n’offre pas toujours la même stabilité ni la même durabilité qu’une optique en verre. Dans le solaire, la puissance de concentration impose également de vraies précautions d’usage, car l’échauffement local peut être très rapide.
Pour choisir la bonne lentille de Fresnel, le critère décisif n’est donc pas seulement son prix ou son format. Il faut regarder la distance focale, la densité de rainures, le matériau, la résistance mécanique et la qualité d’image attendue. C’est ce niveau d’adéquation entre géométrie optique et usage réel qui fait toute la différence entre un accessoire gadget et un composant vraiment performant.
